16路视频光端机(20KM)

发布时间：2011-06-06  阅读量：1260

产品详细介绍

产品介绍

　　型号描述

产品型号 型号描述
DS-3A016T(R)-A 16V+1D
DS-3B016T(R)-A 16V+16A+1D
DS-3B116T(R)-A 16V+8A+8K+1D
DS-3C016T(R)-A 16V+16A+1D+1E
DS-3C116T(R)-A 16V+8A+8K+1D+1E

　　注:V:视频通道,A:双向音频通道,D:RS485数据通道,T:RS232数据通道,K:开关量数据通道,E:以太网通道

　　主要特性

　　• 采用单模单纤传输，可传输16路单向视频信号

　　• 采用8/10位数字无压缩视频编码技术

　　• 视频带宽可达8MHz

　　• 无压缩、无损伤传输，传输距离可达20KM

　　• 支持单向或双向485数据、双向232数据、双向音频、双向开关量信号和以太网数据传输(可灵活搭配，满足各种组网要求)

　　• 光纤接口为FC接口

　　• 兼容PAL、NTSC和SECAM视频制式

　　• 工业级设计，可靠性高

　　• 结构紧凑，标准1U机箱设计

　　• 无须停机维护，过载保护，自动恢复

　　外形尺寸

　　

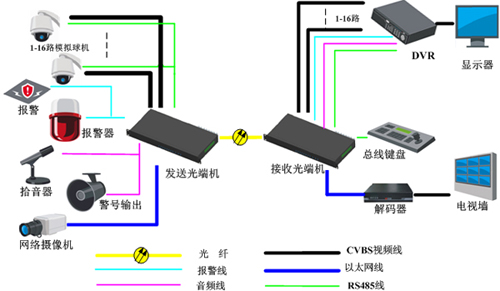

　　典型应用

　　

　　

产品参数

  • DS-3A016T(R)-A

  • DS-3B016T(R)-A

  • DS-3B116T(R)-A

  • DS-3C016T(R)-A

  • DS-3C116T(R)-A

    光学指标
    物理接口 FC接口
    光纤类型 单模/单纤
    传输距离 单模0~20km
    输出/输入波长 1310/1550nm
    视频指标
    物理接口 BNC接口
    输入/输出接口数 16路
    视频带宽 8MHz
    采样编码 8bit/10bit
    微分增益 ＜1%
    微分相位 ＜0.7°
    信噪比 >85dB(加权)
    传输特性 无压缩、无损伤
    输入输出阻抗 75Ω
    输入输出电压 1Vp-p
    视频制式 PAL、NTSC、SECAM自动兼容
    音频指标
    物理接口 工业端子
    音频输入输出路数 无
    采样频率 48KHz
    采样编码 24bit
    音频带宽 20Hz～20KHz
    信噪比 ＞85dB(加权)
    输入阻抗 47KΩ(非平衡)
    输出阻抗 600Ω(非平衡)
    开关量指标
    物理接口 工业端子
    输入输出路数 无
    工作模式 常开或常闭
    输入信号 TTL电平
    输出信号 继电器输出
    输出负载 0.5A(125VAC/30VDC)
    数据指标
    物理接口 工业端子
    波特率 0～115.2Kbps
    误码率 小于10的负9次方
    工作模式 全双工
    数据格式 RS-485/232/422
    网络指标
    物理接口 RJ45接口
    工作模式 10/100M自适应以太网
    接口数 无
    系统参数
    指示灯 视频指示灯、光链路指示灯、电源指示灯、数据指示灯
    平均无故障时间（MTBF） 大于10万小时
    系统误码率 小于10的负9次方
    一般规范
    供电电源 AC220V
    工作温度 -40℃～75℃
    功耗 ＜30W
    工作湿度 0~95%，无冷凝
    尺寸 195mm(深)×44.5mm(高)×482mm(宽)
    光学指标
    物理接口 FC接口
    光纤类型 单模/单纤
    传输距离 单模0~20km
    输出/输入波长 1310/1550nm
    视频指标
    物理接口 BNC接口
    输入/输出接口数 16路
    视频带宽 8MHz
    采样编码 8bit/10bit
    微分增益 ＜1%
    微分相位 ＜0.7°
    信噪比 >=67dB
    传输特性 无压缩、无损伤
    输入输出阻抗 75Ω
    输入输出电压 1Vp-p
    视频制式 PAL、NTSC、SECAM自动兼容
    音频指标
    物理接口 工业端子
    音频输入输出路数 16路
    采样频率 48KHz
    采样编码 16bit
    音频带宽 20Hz～20KHz
    信噪比 ＞85dB(加权)
    输入阻抗 47KΩ(非平衡)
    输出阻抗 600Ω(非平衡)
    开关量指标
    物理接口 工业端子
    输入输出路数 无
    工作模式 常开或常闭
    输入信号 有源或无源开关量
    输出信号 继电器输出
    输出负载 0.5A(125VAC/30VDC)
    数据指标
    物理接口 工业端子
    波特率 0～115.2Kbps
    误码率 小于10的负9次方
    工作模式 全双工
    数据格式 RS-485/232/422
    网络指标
    物理接口 RJ45接口
    工作模式 10/100M自适应以太网
    接口数 无
    系统参数
    指示灯 视频指示灯、光链路指示灯、电源指示灯、数据指示灯
    平均无故障时间（MTBF） 大于10万小时
    系统误码率 小于10的负9次方
    一般规范
    供电电源 AC220V
    工作温度 -40℃～75℃
    功耗 ＜30W
    工作湿度 0~95%，无冷凝
    尺寸 195mm(深)×44.5mm(高)×482mm(宽)
    光学指标
    物理接口 FC接口
    光纤类型 单模/单纤
    传输距离 单模0~20km
    输出/输入波长 1310/1550nm
    视频指标
    物理接口 BNC接口
    输入/输出接口数 16路
    视频带宽 8MHz
    采样编码 8bit/10bit
    微分增益 ＜1%
    微分相位 ＜0.7°
    信噪比 >=67dB
    传输特性 无压缩、无损伤
    输入输出阻抗 75Ω
    输入输出电压 1Vp-p
    视频制式 PAL、NTSC、SECAM自动兼容
    音频指标
    物理接口 工业端子
    音频输入输出路数 8路
    采样频率 48KHz
    采样编码 24bit
    音频带宽 20Hz～20KHz
    信噪比 ＞85dB(加权)
    输入阻抗 47KΩ(非平衡)
    输出阻抗 600Ω(非平衡)
    开关量指标
    物理接口 工业端子
    输入输出路数 8路
    工作模式 常开或常闭
    输入信号 有源或无源开关量
    输出信号 继电器输出
    输出负载 0.5A(125VAC/30VDC)
    数据指标
    物理接口 工业端子
    波特率 0～115.2Kbps
    误码率 小于10的负9次方
    工作模式 全双工
    网络指标
    物理接口 RJ45接口
    工作模式 10/100M自适应以太网
    接口数 无
    系统参数
    指示灯 视频指示灯、光链路指示灯、电源指示灯、数据指示灯
    平均无故障时间（MTBF） 大于10万小时
    系统误码率 小于10的负9次方
    一般规范
    供电电源 AC220V
    工作温度 -40℃～75℃
    功耗 ＜30W
    工作湿度 0~95%，无冷凝
    尺寸 195mm(深)×44.5mm(高)×482mm(宽)
    光学指标
    物理接口 FC接口
    光纤类型 单模/单纤
    传输距离 单模0~20km
    输出/输入波长 1310/1550nm
    视频指标
    物理接口 BNC接口
    输入/输出接口数 16路
    视频带宽 8MHz
    采样编码 8bit/10bit
    微分增益 ＜1%
    微分相位 ＜0.7°
    信噪比 >=67dB
    传输特性 无压缩、无损伤
    输入输出阻抗 75Ω
    输入输出电压 1Vp-p
    视频制式 PAL、NTSC、SECAM自动兼容
    音频指标
    物理接口 工业端子
    音频输入输出路数 16路
    采样频率 48KHz
    采样编码 24bit
    音频带宽 20Hz～20KHz
    信噪比 ＞85dB(加权)
    输入阻抗 47KΩ(非平衡)
    输出阻抗 600Ω(非平衡)
    开关量指标
    物理接口 工业端子
    输入输出路数 无
    工作模式 常开或常闭
    输入信号 有源或无源开关量
    输出信号 继电器输出
    输出负载 0.5A(125VAC/30VDC)
    数据指标
    物理接口 工业端子
    波特率 0～115.2Kbps
    误码率 小于10的负9次方
    工作模式 全双工
    数据格式 RS-485/232/422
    网络指标
    物理接口 RJ45接口
    工作模式 10/100M自适应以太网
    接口数 1个
    系统参数
    指示灯 视频指示灯、光链路指示灯、电源指示灯、数据指示灯
    平均无故障时间（MTBF） 大于10万小时
    系统误码率 小于10的负9次方
    一般规范
    供电电源 AC220V
    工作温度 -40℃～75℃
    功耗 ＜30W
    工作湿度 0~95%，无冷凝
    尺寸 195mm(深)×44.5mm(高)×482mm(宽)
    光学指标
    物理接口 FC接口
    光纤类型 单模/单纤
    传输距离 单模0~20km
    输出/输入波长 1310/1550nm
    视频指标
    物理接口 BNC接口
    输入/输出接口数 16路
    视频带宽 8MHz
    采样编码 8bit/10bit
    微分增益 ＜1%
    微分相位 ＜0.7°
    信噪比 >=67dB
    传输特性 无压缩、无损伤
    输入输出阻抗 75Ω
    输入输出电压 1Vp-p
    视频制式 PAL、NTSC、SECAM自动兼容
    音频指标
    物理接口 工业端子
    音频输入输出路数 8路
    采样频率 48KHz
    采样编码 24bit
    音频带宽 20Hz～20KHz
    信噪比 ＞85dB(加权)
    输入阻抗 47KΩ(非平衡)
    输出阻抗 600Ω(非平衡)
    开关量指标
    物理接口 工业端子
    输入输出路数 8路
    工作模式 常开或常闭
    输入信号 有源或无源开关量
    输出信号 继电器输出
    输出负载 0.5A(125VAC/30VDC)
    数据指标
    物理接口 工业端子
    波特率 0～115.2Kbps
    误码率 小于10的负9次方
    工作模式 全双工
    数据格式 RS-485/232/422
    网络指标
    物理接口 RJ45接口
    工作模式 10/100M自适应以太网
    接口数 1个
    系统参数
    指示灯 视频指示灯、光链路指示灯、电源指示灯、数据指示灯
    平均无故障时间（MTBF） 大于10万小时
    系统误码率 小于10的负9次方
    一般规范
    供电电源 AC220V
    工作温度 -40℃～75℃
    功耗 ＜30W
    工作湿度 0~95%，无冷凝
    尺寸 195mm(深)×44.5mm(高)×482mm(宽)
