施工前的检查

1．在安装工程之前，必须对设备间的建筑和环境条件进行检查：

（1）设备间的土建工程已全部竣工，室内墙壁已充分干燥。设备间门的高度和宽度应不妨碍设备的搬运，房门锁和钥匙齐全；

（2）设备间地面应平整光洁，预留暗管、地槽和孔洞的数量、位置、尺寸均应符合工艺设计要求；

（3）电源已经接入设备间，应满足施工需要；

（4）设备间的通风管道应清扫干净，空气调节设备应安装完毕，性能良好；

（5）在铺设活动地板的设备间内，应对活动地板进行专门检查，地板板块铺设严密坚固，符合安装要求，每平米水平误差应不大于2mm，地板应接地良好，接地电阻和防静电措施应符合要求。

2．交接间环境要求

（1）根据设计规范和工程的要求，对建筑物的垂直通道的楼层及交接间应做好安排，并应检查其建筑和环境条件是否具备。

（2）应留好交接间垂直通道电缆孔孔洞，并应检查水平通道管道或电缆桥架和环境条件是否具备。

3．器材检验要求(略)

4．安全要求(略)

5．技术准备(略)

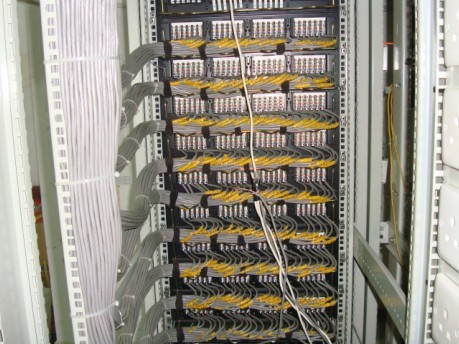

线缆布放要求

（1）线缆布放前应核对规格、程式、路由及位置是否与设计规定相符合；

（2）布放的线缆应平直，不得产生扭绞、打圈等现象，不应受到外力挤压和损伤；

（3）在布放前，线缆两端应贴有标签，标明起始和终端位置以及信息点的标号，标签书写应清晰、端正和正确；

（4）信号电缆、电源线、双绞线缆、光缆及建筑物内其它弱电线缆应分离布放。

（5）布放线缆应有冗余。在二级交接间、设备间双绞电缆预留长度一般为3-6m，工作区为0.3-0.6m。特殊要求的应按设计要求预留。

（6）布放线缆，在牵引过程中吊挂线缆的支点相隔检举不应大于1.5m。

（7）线缆布放过程中为避免受力和扭曲，应制作合格的牵引端头。如果采用机械牵引，应根据线缆布放环境、牵引的长度、牵引张力等因素选用集中牵引或分散牵引等方式。

建筑物水平线缆布线

（1）管道布线

管道布线是在浇筑混凝土时已把管道预埋在地板中，管道内由牵引电缆线的钢丝或铁丝，施工时只需通过管道图纸了解地板管道，就可做出施工方案。对于没有预埋管道的新建筑物，布线施工可以与建筑物装潢同步进行，这样便于布线，又不影响建筑的美观。管道一般从配线间埋到信息插座安装孔，施工时只要将双绞线固定在信息插座的接线端，从管道的另一端牵引拉线就可将线缆引到配线间。

（2）吊顶内布线

1)．索取施工图纸，确定布线路由；

2)．沿着所设计的路由（即在电缆桥架槽体内），打开吊顶，用双手推开每块镶板；

3)．将多个线缆箱并排放在一起，并使出线口向上；

4)．加标注，纸箱上可直接写标注，线缆的标注写在线缆末端，贴上标签；

5)．将合适长度的牵引线连接到一个带卷上；

6)．从离配线间最远的一端开始，将线缆的末端（捆在一起）沿着电缆桥架牵引经过吊顶走廊的末端；

7)．移动梯子将拉线投向吊顶的下一孔，直到绳子到达走廊的末端；

8)．将每2个箱子中的线缆拉出形成“对”，用胶带捆扎好；

9)．将拉绳穿过3个用带子缠绕好的线缆对，绳子结成一个环，再用带子将三对线缆与绳子捆紧；

10)．回到拉绳的另一端，人工牵引拉绳。所有的6条线缆（3对）将自动从线箱中拉出并经过电缆桥架牵引到配线间；

11)．对下一组线缆（另外3对）重复第“8”步的操作；

12)．继续将剩下的线缆组增加到拉绳上，每次牵引它们向前，直到走廊末端，再继续牵引这些线缆一直到达配线间连接处。

当线缆在吊顶内布完后，还要通过墙壁或墙柱的管道将线缆向下引至信息插座安装孔。将双绞线用胶带缠绕成紧密的一组，将其末端送入预埋在墙壁中的PVC圆管内并把它往下压，直到在插座孔处露出25-30mm即可。

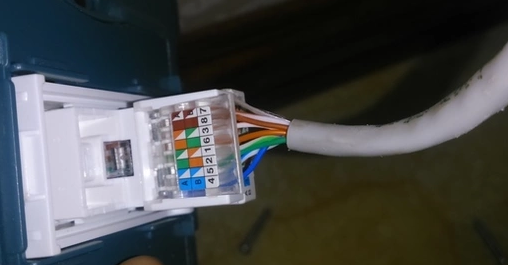

双绞线连接和信息插座的端接

双绞线端接的一般要求：

* 线缆在端接前，必需检察标签颜色和数字的含义，并按顺序端接；

* 线缆中间不得产生接头现象；

* 线缆端接处必需卡接牢靠，接触良好；

* 线缆端接处应符合设计和厂家安装手册要求；

* 双绞电缆与连接硬件连接时，应认准线号、线位色标，不得颠倒和错接。

光纤布线过程

首先光纤的纤芯是石英玻璃的，极易弄断，因此在施工弯曲时决不允许超过最小的弯曲半径。其次光纤的抗拉强度比电缆小，因此在操作光缆时，不允许超过各种类型光缆抗拉强度。在光缆敷设好以后，在设备间和楼层配线间，将光缆捆接在一起，然后才进行光纤连接。可以利用光纤端接装置（OUT）、光纤耦合器、光纤连接器面板来建立模组化的连接。当辐射光缆工作完成后及光纤交连和在应有的位置上建立互连模组以后，就可以将光纤连接器加到光纤末端上，并建立光纤连接。最后，通过性能测试来检验整体通道的有效性，并为所有连接加上标签。

施工准备

（1）光缆的检验要求

* 工程所用的光缆规格、型号、数量应符合设计的规定和合同要求；

* 光纤所附标记、标签内容应齐全和清晰；

* 光缆外护套须完整无损，光缆应有出厂质量检验合格证；

* 光缆开盘后，应先检查光缆外观无损伤，光缆端头封装是否良好；

* 光纤跳线检验应符合下列规定：具有经过防火处理的光纤保护包皮，两端的活动连接器端面应装配有合适的保护盖帽；每根光纤接插线的光纤类型应有明显的标记，应符合设计要求。

（2）配线设备的使用应符合的规定

* 光缆交接设备的型号、规格应符合设计要求；

* 光缆交接设备的编排及标记名称，应与设计相符。各类标记名称应统一，标记位置应正确、清晰。

光缆布线的要求

布放光缆应平直，不得产生扭绞、打圈等现象，不应受到外力挤压和损伤。光缆布放前，其两端应贴有标签，以表明起始和终端位置。标签应书写清晰、端正和正确。最好以直线方式敷设光缆。如有拐弯，光缆的弯曲半径在静止状态时至少应为光缆外径的10倍，在施工过程中至少应为20倍。
