一、设计理念

XXXX医院智能化设计的理念归纳起来就是“以患者为中心，以医学为基础，以使用为目的，以服务为宗旨。”结合我院在医院智能化、数字化系统建设过程中积累的经验，我们将XXXX医院智能化系统建设的指导思想归纳为以下几点：

l 从适用性出发

l 保证系统的完整性

l 适当超前、保证系统的先进性

l 以稳定性为前提、兼顾效率

l 关注绿色环保与节能降耗

1.1 设计理念

基本理念：

以患者为中心；

数据共享、提高效率、增强服务。

服务理念：

为患者和家属提供就医环境；

为医生和护士提供工作环境；

为经营管理者提供经营环境。

技术理念：

构筑满足长短期发展目标、

可持续发展的支撑平台系统。

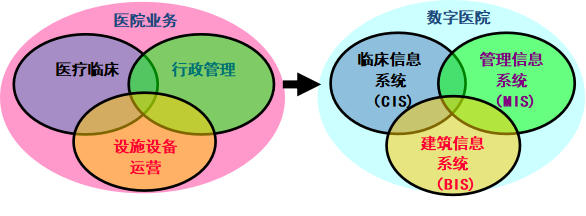

1.2 业务分析

1.3   临床信息系统与临床科室

二、省内外医院现状分析

1、现有医院普遍存在重医疗应用系统、轻建筑智能化系统的情况，不能满足现代化医院基础智能化系统设施的要求。
2、目前，中国大部分医院的信息系统尚处于以后台信息管理为主的HIS系统。
3、信息系统资源分散，缺乏信息共享和整合，有待建立与统一医院数据平台。
4、软件的分布实施与科室业务需求存在脱节。

三、各弱电子系统设计

3.1 XXXX医院智能化系统构成

（一） 信息基础设施系统	1、综合布线系统 2、计算机网络系统 3、多媒体信息发布及查询系统 4、背景音乐及紧急广播系统
（二） 公共安全系统	5、视频监控系统

（三） 医护专用系统

6、护理呼叫系统 7、排队叫号系统

（四） 建筑设备管理系统

8、楼宇自控系统 9、智能照明系统

（五） 综合集成管理系统

10、弱电综合集成系统

（六） 机房工程

11、机房工程

3.2 信息基础设施系统

（1）综合布线系统：

综合布线系统是智能化建筑的最基本的基础设施，被世人称为智能化建筑的神经系统。

综合布线系统是建筑物或建筑群内的信息传输网络，它既能使语音、数据通信设备及其它信息管理系统彼此相连，也能使这些设备与外部通信网络相连。

系统也是信息社会各类通讯和交换的网络基础设施系统，成为现代化建筑必有的基础设施之一。

弱电总机房设置于1号住院楼一层

汇聚机房设置在门诊楼二层、1号住院楼一层、2号住院楼一层、4号住院楼一层；

其中4号住院楼一层设置备灾机房。

在各个单体内每层设置1到3个弱电间，弱电机房与汇聚机房通过12芯多模光缆连接，汇聚机房与弱电间通过2根12芯多模光缆连接，水平支线到桌面端口按照千兆布线标准设计 。

行政、科研楼外网、语音共用机柜，内网单独设置机柜，内外网机柜错层放置。其余楼栋内网、外网、语音共用机柜。

布点原则：

1、值班室设置1组信息点位：1个内网、1个语音点；

2、医生办公室按6-8m2一个内网点，每间办公室设置1-2个电话点。

3、单人间病房2个内网点；双人间病房3个内网点；三人间病房4个内网点；在此基础上，每个房间电视信息点旁增加1个内网点。

4、会议室设置2组信息点位：1个外网、1个内网、1个语音点；

5、手术示教室设置1组信息点位：1个外网、4个内网、一个语音点；

6、手术室设置5个内网点，1个光纤点。

（2）计算机网络系统：

XXXX医院计算机网络系统用于开展日常医疗业务（HIS、LIS、PACS、RIS、财务、体检系统等），并具备将来扩容和带宽升级的条件；提供合理、流畅的医院网络安全管理软件平台；提供稳定、实用和安全，具有高宽带、大容量和高速率的计算机网络。

医院弱电总机房设置于行政科研楼一层；在门诊楼二层、1号病房楼一层、2号病房楼一层、4号病房楼一层设置汇聚机房，其中4#病房楼一层机房为备灾机房。

医院共设置3套计算机网络：外网、内网、智能网。

（3）多媒体信息发布及查询系统：

系统包括显示屏、控制系统及接口、计算机及外围设备、多种信号获取手段和完善的软件环境等部分，能实现视频、声音、新闻及其它信息的接收存储、管理和最终的显示播放。整个系统采用网络架构，可远程对屏幕显示信息进行管理。

在住院大厅、科室护士站、候诊区设置触摸查询机，供患者查询住院信息；在门诊大厅、住院大厅设置全彩LED显示屏，用于播放宣传片、通知等信息；在电梯口设置LCD显示屏，用于显示楼层信息、广告等信息；在门急诊楼主入口门框上方设置双基色LED条屏，用于发布通知、电子横幅等信息。

（4）背景音乐及紧急广播系统：

公共广播可以起到宣传、播放通知、找人、紧急情况下广播疏散等作用。该功能要求扩声系统的声场强度略高于背景音乐，以不影响两人对面讲话为原则。

当有消防报警时，消防广播处于广播服务的最高级，可以通过控制主机自动实现消防联动广播，或者也可以根据需要由系统菜单编写消防联动区域。消防广播以扬声器满功率形式播放，不受音量开关限制。

本次广播系统采用IP网络构架，通过医院智能网进行传输。系统由音源、广播主机、功放、播放终端、扬声器等部分组成。广播机房设置于1号病房楼一层消防控制室，广播主机放置于消防控制室。在护士台设置音量调节开关，调节本科室音量大小。日常情况下播放背景音乐和公共传呼服务，紧急情况下插播紧急广播，火灾发生时，强切至紧急广播。

本项目根据防火分区，设置IP功放183个；在地下室设置壁挂扬声器，间距12m左右；在地上部分，走廊、电梯前室设置吸顶音箱，间距6-8m；共设置吸顶广播4463个，壁挂扬声器413个，音量控制器74个。

3.3 安全防范系统

视频监控系统：

系统组成：由前端摄像、传输、系统控制、记录部分、显示部分组成。

系统架构：数字网络化系统，通过智能网进行信号传输。具有与入侵报警系统联动的功能，作为报警的图像复核，监控图像资料被纪录并长期保存。

点位设置原则：

1）一层主出入口设置1080P快球摄像机，次要出入口设置1080P半球摄像机或1080P枪式摄像机；

2）走廊、电梯前室、楼梯前室设置720P半球摄像机；在候诊区、护士站设置720P半球摄像机；收费处设置1080P枪式摄像机

3）地下停车场设置720P低照度枪式摄像机；主要设备用房设置720P低照度枪式摄像机或720P半球摄像机

4）室外主要出入口设置1080P室外快球摄像机，车道设置1080P室外枪式摄像机。

共设置轿厢摄像机64个，720P低照度枪式摄像机189个，1080P枪式摄像机27个，720P半球摄像机845个，1080P半球摄像机24个，1080P快球摄像机49个，1080P室外快球摄像机25个，1080P室外枪式摄像机37个。

视频监控总机房设置在1号病房楼消防控制室

行政办公楼消控室设置视频监控分控室

前端摄像机到智能网接入交换机采用六类线

智能网接入交换机通过六芯光纤将信号送至医院总监控机房。

3.4 医护专用系统

（1）护理呼叫系统：

在各病区设计病房呼叫对讲系统；系统可以实现实时呼叫应答、医护间双向对讲等功能，极大地提高医院的管理自动化水平，方便值班人员，提高管理效率，同时可以在很大程度上减少病人情况误报、漏报所造成的医疗事故和损失，极大地提高医院的管理自动化水平。

系统由呼叫管理主机、病床分机、门口分机、卫生间紧急按钮、走廊显示屏组成。系统具有与HIS相连的接口。

每病床设置一床头分机，每间病房门口设置门口机，厕所内设置卫浴分机，走廊内设置呼叫显示屏，呼叫主机设置于护士站，在护士站设置一32寸液晶显示器，用于显示病人信息。

系统共涉及72个病区、 2835张病床、1245个病房 ，设置有2835个病床分机、1245个门口分机、1303个厕所分机、242个医护分机、190个走廊显示屏、72个护士站管理主机。

XXXX医院护理呼叫系统图：

（2）排队叫号系统：

系统可接收诊室医生对就诊病人的呼叫，呼叫同时准确显示就诊病人的就诊号以及就诊的诊室号，引导病人进入就诊；有效解决了患者在看病、取药、缴费过程中所遇到的排队、拥挤和混乱现象。

系统由呼叫工作站、语音箱、综合显示屏、吸顶扬声器组成，呼叫工作站及语音箱设置于护士站，综合显示屏设置于候诊区，用于显示排队信息。

共设置42套排队叫号系统

3.5 建筑设备管理系统

（1）建筑设备监控系统：

楼宇自控系统对院内新风机组、排风机、两用双速风机、集水井、排水泵、生活水箱、变频给水泵以及冷热源、医院变配电等机电设备进行监控，集中管理，辅助管理人员加强对楼宇设备的有效管理，以便节约能源和降低医院机电设备的运行维护成本，并能方便地实现物业管理自动化。本工程共设置3419个DI点、1001个DO点、862个AI点、524个AO点、14条通讯总线。

（2）智能照明系统：

智能照明控制系统监控医院的公共区域（大厅、走廊）及重要区域（手术室、ICU、病房等）照明、室外景观照明实现场景控制、自动控制（定时控制、与消防、保安系统联动控制）。所有照明实行就地和远程控制，达到节能的功能、绿色照明、环保照明的总体效果。

通过智能照明系统可以对医院照明进行场景控制、调光控制、感应照明、恒亮控制，已达到最舒适的照明效果已经最优化的照明能耗。

3.6 综合集成管理系统

智能化集成系统（BMS）通过综合布线系统及计算机网络技术，把各个主要子系统：火灾自动报警及联动控制系统（只监视不控制）、楼宇设备监控系统、安全防范系统、停车场管理系统、公共应急广播及背景音乐系统等从各个分离的设备、功能和信息等集成一个相互关联的、统一的和协调的系统之中，使资源达到充分地共享，管理实现集中、高效、便利。根据决策预案实现各子系统的联动；对突发事件进行自动分级告警、分析原因并提供故障处理建议。

3.7 机房工程

机房工程涉及到空调及新风技术、供配电技术、自动检测与控制技术、抗干扰技术、综合布线及弱电技术、净化、消防、建筑、装潢等多种专业的综合性产业。机房工程由装修工程、电气工程、空调工程、消防工程、综合布线工程等组成，按照国家规范《电子信息机房设计规范》的B级标准进行建设。

设计不间断电源、精密空调等常规内容外，设计机房环境监控系统，方便机房的远程托管。
